Riksa Uji Sistem Penangkal Petir

Riksa Uji Penyalur Petir adalah proses pemeriksaan dan pengujian yang meliputi pemeriksaan fisik terhadap komponen utama seperti batang penangkal petir, konduktor, dan grounding (sistem pembumian) untuk mendeteksi adanya korosi, kerusakan, atau gangguan yang dapat mengurangi efektivitas sistem. Pemeriksaan ini bertujuan memastikan bahwa semua komponen berfungsi dengan baik.

Selain itu, pengujian dilakukan untuk memastikan bahwa sistem grounding memiliki resistansi yang rendah sehingga energi petir dapat dialirkan dengan aman ke tanah, tanpa menimbulkan risiko bagi bangunan atau lingkungan. Riksa uji ini dilakukan secara berkala untuk menjaga keamanan bangunan dan memastikan sistem perlindungan terhadap petir bekerja secara optimal.

PT. Cipta Mas Jaya melakukan riksa uji terhadap sistem penangkal petir untuk memastikan perlindungan bangunan dari dampak petir yang memadai dan aman.

Sistem penyalur petir atau yang sering disebut juga dengan sistem proteksi petir adalah salah satu komponen penting dalam instalasi listrik pada bangunan atau struktur. Tujuan utama dari sistem ini adalah untuk melindungi bangunan dan isinya dari dampak berbahaya yang diakibatkan oleh sambaran petir. Dalam artikel ini, kita akan membahas tentang pengujian atau riksa uji pada sistem penyalur petir, termasuk pentingnya pengujian ini, metode yang digunakan, serta standar dan regulasi yang berlaku.

Pentingnya Riksa Uji Sistem Penyalur Petir

Mengapa Sistem Penyalur Petir Harus Diuji?

Sistem penyalur petir harus dilakukan riksa uji secara berkala untuk memastikan kinerjanya tetap optimal dan aman. Petir mengandung energi listrik yang sangat besar, sehingga sistem penyalur petir yang tidak berfungsi dengan baik dapat mengakibatkan kerusakan serius pada bangunan, peralatan elektronik, atau bahkan menyebabkan kebakaran. Berikut beberapa alasan mengapa riksa uji sangat penting:

1. Keandalan Sistem: Pengujian memastikan bahwa sistem penyalur petir berfungsi sesuai dengan spesifikasi dan desain awalnya.
2. Kepatuhan Terhadap Standar Keamanan: Memastikan sistem sesuai dengan standar nasional maupun internasional untuk menghindari potensi sanksi hukum.
3. Perlindungan Aset dan Nyawa: Melindungi aset berharga dan kehidupan manusia yang berada di dalam bangunan dari risiko yang terkait dengan sambaran petir.

Frekuensi Pengujian

Frekuensi pengujian sistem penyalur petir biasanya ditentukan oleh standar nasional atau internasional, serta kondisi lingkungan di sekitar bangunan. Umumnya, riksa uji dilakukan setidaknya sekali dalam setahun, namun pada area dengan aktivitas petir yang tinggi, pengujian mungkin perlu dilakukan lebih sering.

Metode Riksa Uji Sistem Penyalur Petir

Pengujian sistem penyalur petir bukanlah tugas yang sederhana, mengingat kompleksitas dan berbagai komponen yang terlibat. Metode yang digunakan harus dapat mendeteksi potensi kegagalan atau ketidaksesuaian yang dapat mengancam keselamatan bangunan dan penghuninya. Berikut adalah beberapa metode yang umum digunakan dalam pengujian sistem penyalur petir:

1. Pengujian Visual

Tujuan dan Lingkup Pengujian Visual

Pengujian visual adalah langkah awal dalam riksa uji sistem penyalur petir. Tujuan utama dari riksa uji ini adalah untuk mengidentifikasi tanda-tanda kerusakan atau ketidaksesuaian yang dapat mempengaruhi kinerja sistem. Dalam pengujian visual, teknisi akan melakukan inspeksi menyeluruh terhadap semua komponen sistem penyalur petir.

1. Komponen Penangkal Petir: Teknisi akan memeriksa kondisi fisik penangkal petir, termasuk tiang atau rod yang digunakan untuk menarik sambaran petir. Mereka akan mencari tanda-tanda kerusakan seperti bengkok, patah, atau korosi yang dapat mempengaruhi efektivitas penangkal petir.
2. Kabel Penghantar: Kabel penghantar yang menghubungkan penangkal petir dengan sistem grounding harus diperiksa untuk memastikan tidak ada kerusakan isolasi, korosi pada konduktor, atau sambungan yang longgar. Kabel yang rusak dapat mengganggu aliran arus petir dan meningkatkan risiko kebakaran atau kegagalan sistem.
3. Sambungan dan Terminal: Semua sambungan dan terminal harus diperiksa untuk memastikan mereka dalam kondisi kencang dan bebas dari korosi. Sambungan yang longgar atau terkorosi dapat meningkatkan resistansi dan mengurangi kemampuan sistem untuk menyalurkan arus petir ke tanah.
4. Grounding: Bagian grounding dari sistem harus diperiksa secara visual untuk memastikan bahwa tidak ada bagian yang terkubur terlepas, mengalami korosi berat, atau terhalang oleh benda asing yang dapat mengurangi efektivitasnya.

2. Pengujian Pengukuran Resistansi Grounding

Pentingnya Resistansi Grounding yang Rendah

Salah satu aspek paling kritis dalam sistem penyalur petir adalah grounding yang baik. Grounding yang efektif memiliki resistansi yang rendah, memungkinkan arus petir untuk dialihkan dengan aman ke tanah. Pengujian resistansi grounding dilakukan untuk memastikan bahwa sistem memiliki resistansi yang cukup rendah agar berfungsi dengan efektif.

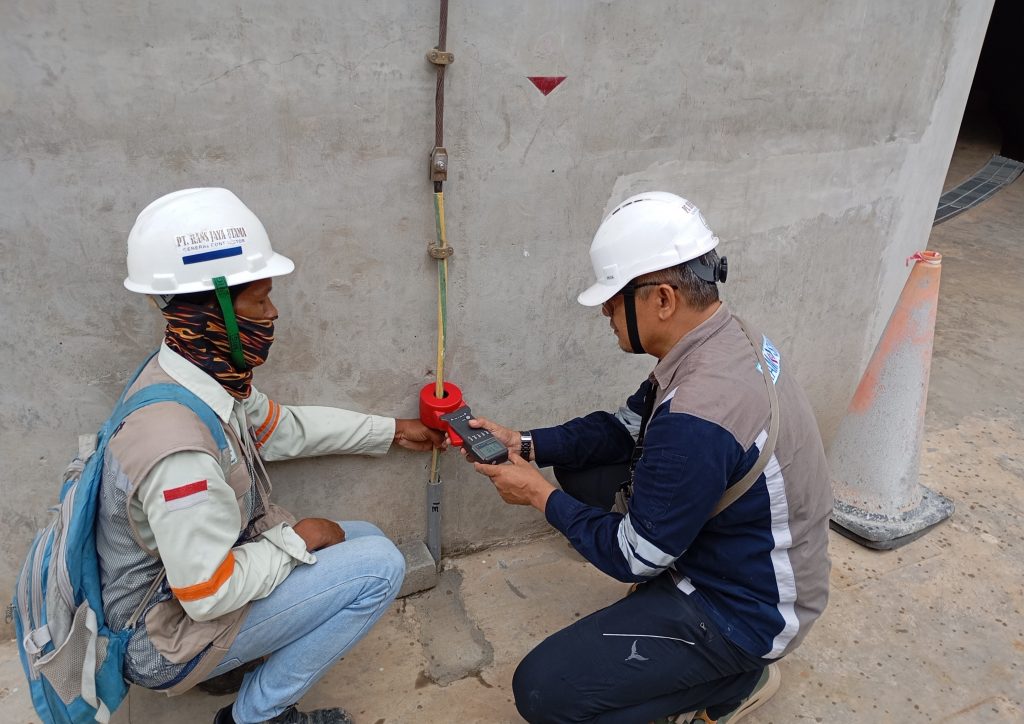

1. Menggunakan Earth Tester: Earth tester adalah alat yang umum digunakan untuk mengukur resistansi grounding. Pengukuran ini dilakukan dengan menginjeksikan arus listrik kecil ke dalam tanah dan mengukur tegangan yang dihasilkan. Nilai resistansi dihitung berdasarkan hubungan antara arus dan tegangan tersebut.
2. Metode Tiga Titik (Fall-of-Potential Method): Metode ini melibatkan penggunaan tiga elektroda: elektroda grounding yang diuji, elektroda arus, dan elektroda tegangan. Elektroda arus diletakkan pada jarak tertentu dari sistem grounding, dan elektroda tegangan ditempatkan di antara keduanya. Metode ini memungkinkan pengukuran resistansi grounding dengan akurasi tinggi.
3. Metode Empat Titik (Wenner Method): Metode ini lebih kompleks dan melibatkan empat titik pengukuran. Teknik ini sering digunakan untuk mengukur resistansi di area yang lebih luas atau untuk aplikasi yang membutuhkan pengukuran yang sangat akurat. Dengan menggunakan empat titik, metode ini dapat mengurangi efek hambatan kontak elektroda yang mempengaruhi hasil pengukuran.
4. Analisis Hasil Pengukuran: Hasil dari pengukuran resistansi grounding kemudian dibandingkan dengan nilai ambang batas yang direkomendasikan. Nilai resistansi yang ideal umumnya di bawah 10 ohm, meskipun standar yang tepat dapat bervariasi tergantung pada peraturan lokal dan jenis instalasi.

3. Pengujian Arus Sambaran Petir (Impulse Current Test)

Simulasi Kondisi Sambaran Petir

Pengujian arus sambaran petir dilakukan untuk memastikan bahwa sistem penyalur petir mampu menangani arus besar yang dihasilkan oleh sambaran petir. Pengujian ini biasanya dilakukan dengan menggunakan alat simulasi yang dapat menghasilkan arus impuls menyerupai arus yang dihasilkan oleh petir.

1. Peralatan Simulasi Sambaran: Alat ini digunakan untuk mensimulasikan arus sambaran petir dalam sistem. Alat ini dapat menghasilkan arus tinggi dan tegangan tinggi yang menyerupai sambaran petir nyata. Tujuannya adalah untuk menguji kemampuan sistem dalam menangani kondisi ekstrem tanpa mengalami kerusakan.
2. Pemantauan Aliran Arus: Sensor dan peralatan monitoring digunakan untuk mengukur aliran arus dan tegangan selama simulasi sambaran. Data ini membantu dalam menilai seberapa baik sistem dapat mengalirkan arus petir ke tanah tanpa mengalami kegagalan.
3. Evaluasi Performa: Berdasarkan hasil pengukuran, performa sistem dievaluasi. Jika sistem mampu menangani arus sambaran tanpa kerusakan, maka sistem dianggap berfungsi dengan baik. Jika terjadi kegagalan atau kerusakan, maka sistem perlu diperbaiki atau ditingkatkan.

4. Pengujian Tanah dan Lingkungan Sekitar

Penilaian Kondisi Tanah

Tanah di sekitar bangunan juga memainkan peran penting dalam efektivitas sistem penyalur petir. Pengujian ini melibatkan analisis resistivitas tanah, kelembaban, dan karakteristik lainnya yang dapat mempengaruhi kemampuan tanah untuk menghantarkan arus petir.

1. Pengukuran Resistivitas Tanah: Resistivitas tanah diukur untuk menentukan seberapa baik tanah dapat menghantarkan arus petir. Nilai resistivitas yang rendah menunjukkan tanah yang baik untuk grounding, sedangkan nilai tinggi mungkin memerlukan peningkatan dengan bahan tambahan seperti garam atau bahan kimia lain.
2. Pengujian Kelembaban: Kelembaban tanah dapat mempengaruhi resistivitas. Pengukuran kelembaban dilakukan untuk memastikan bahwa kondisi tanah tetap mendukung efektivitas grounding, terutama di area dengan perubahan musim yang signifikan.
3. Analisis Struktur Geologi: Beberapa lokasi mungkin memiliki struktur geologi yang mempengaruhi efektivitas grounding, seperti lapisan batuan keras atau tanah berpasir. Analisis ini membantu dalam menentukan metode peningkatan grounding yang sesuai.

5. Pengujian Pengaruh Elektromagnetik

Deteksi Gangguan Elektromagnetik

Arus petir yang besar dapat menghasilkan gangguan elektromagnetik yang mempengaruhi peralatan elektronik di dalam bangunan. Pengujian ini dilakukan untuk memastikan bahwa sistem penyalur petir tidak hanya melindungi dari sambaran langsung, tetapi juga mengurangi efek induksi elektromagnetik.

1. Pengukuran Medan Elektromagnetik: Alat pengukur medan elektromagnetik digunakan untuk mendeteksi gangguan yang dihasilkan selama pengujian arus sambaran. Ini membantu dalam menilai kebutuhan untuk pelindung tambahan pada peralatan sensitif.
2. Penilaian Perlindungan Internal: Berdasarkan hasil pengujian, perlindungan internal tambahan mungkin diperlukan untuk melindungi perangkat elektronik dari gangguan elektromagnetik, seperti pemasangan surge protector atau perisai elektromagnetik.

Metode riksa uji sistem penyalur petir melibatkan berbagai pengujian untuk memastikan bahwa sistem berfungsi dengan baik dan sesuai standar keamanan. Mulai dari pengujian visual untuk mendeteksi kerusakan fisik hingga pengujian resistansi grounding dan simulasi sambaran petir, semua langkah ini dirancang untuk memastikan perlindungan maksimal bagi bangunan dan penghuninya. Pengujian yang komprehensif dan pemeliharaan rutin adalah kunci untuk menjaga keandalan dan keselamatan sistem penyalur petir.

Standar dan Regulasi

Standar Nasional dan Internasional

Berbagai standar nasional dan internasional telah ditetapkan untuk memastikan keamanan dan efektivitas sistem penyalur petir. Beberapa di antaranya adalah:

1. SNI (Standar Nasional Indonesia): Menyediakan pedoman tentang instalasi dan pengujian sistem penyalur petir di Indonesia.
2. IEC 62305 (International Electrotechnical Commission): Standar internasional yang memberikan panduan komprehensif tentang proteksi petir pada struktur bangunan.
3. NFPA 780 (National Fire Protection Association): Standar di Amerika Serikat yang membahas tentang sistem proteksi petir.

Kepatuhan dan Sertifikasi

Kepatuhan terhadap standar-standar ini sangat penting untuk memastikan bahwa sistem penyalur petir berfungsi dengan baik dan aman. Sertifikasi dari lembaga pengujian independen sering kali diperlukan untuk memastikan bahwa sistem penyalur petir telah memenuhi persyaratan standar.

1. Audit Kepatuhan: Lembaga pengujian melakukan audit kepatuhan untuk memastikan bahwa instalasi sistem penyalur petir sesuai dengan standar yang berlaku.
2. Sertifikat Kepatuhan: Sertifikat ini diberikan sebagai bukti bahwa sistem telah diuji dan memenuhi semua persyaratan standar yang relevan.

Prosedur Perbaikan dan Pemeliharaan

Tindak Lanjut Setelah Riksa Uji

Jika riksa uji menemukan adanya kerusakan atau kegagalan dalam sistem penyalur petir, langkah-langkah perbaikan harus segera dilakukan setelah riksa uji untuk memastikan keselamatan. Beberapa tindakan perbaikan yang umum dilakukan meliputi:

1. Penggantian Komponen: Mengganti bagian sistem yang rusak seperti penangkal petir, kabel penghantar, atau grounding.
2. Perbaikan Koneksi: Memperbaiki koneksi yang longgar atau korosi untuk memastikan aliran arus yang baik.
3. Peningkatan Grounding: Menambahkan batang grounding tambahan atau memperbaiki sistem grounding yang ada untuk mengurangi resistansi.

Pemeliharaan Rutin

Selain pengujian berkala, pemeliharaan rutin juga diperlukan untuk memastikan sistem penyalur petir tetap dalam kondisi optimal. Beberapa langkah pemeliharaan rutin yang disarankan meliputi:

1. Pemeriksaan Visual Rutin: Dilakukan setiap beberapa bulan sekali untuk memastikan tidak ada kerusakan fisik pada komponen sistem.
2. Pembersihan Komponen: Membersihkan penangkal petir dan grounding dari debu atau kotoran yang dapat mengurangi efektivitas.
3. Pengencangan Sambungan: Memastikan semua sambungan dalam kondisi kencang untuk mencegah gangguan aliran arus.

Kesimpulan

Riksa uji sistem penyalur petir adalah langkah penting dalam memastikan keamanan dan keandalan instalasi listrik pada bangunan. Melalui pengujian riksa uji yang berkala dan sesuai dengan standar, kita dapat meminimalkan risiko kerusakan akibat sambaran petir, melindungi aset, dan yang terpenting, menjaga keselamatan jiwa manusia. Dengan pemeliharaan dan pengujian riksa uji yang tepat, sistem penyalur petir dapat berfungsi secara optimal, memberikan perlindungan maksimal terhadap ancaman petir.
