Riksa Uji Eskalator

Riksa uji eskalator adalah proses pemeriksaan dan pengujian yang dilakukan secara berkala untuk memastikan bahwa eskalator beroperasi dengan aman dan efisien. Proses ini bertujuan untuk mendeteksi kerusakan atau potensi bahaya yang mungkin timbul akibat keausan komponen atau kegagalan mekanik.

Riksa Uji Eskalator adalah bagian dari Riksa Uji Elevator dan Eskalator yang berfokus pada evaluasi menyeluruh terhadap kondisi teknis, fungsionalitas, serta keamanan dari sistem eskalator. Tujuannya adalah memastikan bahwa eskalator beroperasi sesuai standar keselamatan yang berlaku, meliputi pemeriksaan komponen mekanis, kelistrikan, serta sistem pengaman otomatis. Riksa Uji ini dilakukan secara berkala untuk mendeteksi potensi risiko dan kerusakan, sehingga dapat meminimalkan kecelakaan dan gangguan operasional, serta menjaga kenyamanan pengguna.

Melalui inspeksi menyeluruh, tim ahli yang bersertifikasi, seperti yang berasal dari PJK3, memastikan bahwa semua komponen eskalator, mulai dari motor penggerak hingga sistem rem, berfungsi sesuai dengan standar keselamatan yang ditetapkan. Riksa uji yang tepat waktu juga penting dalam mencegah kecelakaan dan memastikan kenyamanan serta keamanan bagi pengguna.

A. Pengenalan Eskalator

Eskalator adalah alat transportasi vertikal yang digunakan untuk memindahkan orang di antara lantai-lantai bangunan secara berkesinambungan dengan menggunakan tangga yang bergerak. Prinsip kerja eskalator melibatkan sistem mekanis yang didukung oleh motor listrik, rantai, dan roda gigi yang menggerakkan serangkaian anak tangga secara terus-menerus. Motor menggerakkan roda rantai yang menarik tangga bergerak ke atas atau ke bawah. Sistem ini juga dilengkapi dengan sensor dan rem otomatis untuk memastikan bahwa eskalator berhenti dengan aman dalam situasi darurat.

Prinsip kerja eskalator didasarkan pada rantai penggerak yang terhubung dengan motor, yang memungkinkan anak tangga bergerak tanpa henti dalam dua arah, naik dan turun. Sensor-sensor di bagian kritis membantu mendeteksi beban berlebih atau adanya gangguan mekanis, yang kemudian mengaktifkan sistem rem otomatis jika diperlukan untuk menjaga keselamatan pengguna.

A.1. Definisi dan Prinsip Kerja

Eskalator adalah tangga bergerak yang digerakkan oleh mesin untuk mengangkut orang secara vertikal atau di sepanjang lintasan miring. Prinsip kerja eskalator melibatkan rantai dan motor listrik yang menggerakkan anak tangga secara terus-menerus dari bawah ke atas atau sebaliknya. Gerakan ini disinkronkan dengan pegangan yang berjalan sejajar untuk memberikan keamanan dan kenyamanan pengguna.

A.2. Sejarah dan Perkembangan

Eskalator pertama kali diperkenalkan pada akhir abad ke-19 sebagai alat transportasi untuk memindahkan orang secara vertikal. Sejak itu, teknologi eskalator telah berkembang pesat, dengan peningkatan desain, material, dan sistem kontrol untuk meningkatkan efisiensi dan keamanan. Saat ini, eskalator modern menggunakan teknologi canggih seperti sistem pemantauan otomatis dan kontrol kecepatan untuk meningkatkan keandalan dan kenyamanan.

B. Komponen Utama Eskalator

Eskalator terdiri dari beberapa komponen utama yang bekerja secara sinergis untuk memastikan operasionalnya berjalan lancar dan aman. Setiap komponen memiliki peran khusus dalam menjaga kinerja, efisiensi, serta keselamatan pengguna. Pemahaman yang baik tentang komponen-komponen ini sangat penting dalam proses riksa uji dan pemeliharaan.

B.1. Motor Penggerak

Motor penggerak adalah jantung dari eskalator. Motor ini bertanggung jawab untuk menggerakkan seluruh sistem, termasuk rantai yang menghubungkan anak tangga. Motor penggerak biasanya berupa motor listrik berdaya tinggi yang dilengkapi dengan sistem kontrol kecepatan untuk menjaga gerakan tangga tetap stabil dan halus. Perawatan dan riksa uji pada motor sangat penting untuk menghindari kerusakan yang dapat menyebabkan eskalator berhenti tiba-tiba.

B.2. Rantai Penggerak

Rantai penggerak adalah komponen mekanis yang terhubung ke anak tangga dan memungkinkan mereka bergerak secara terus menerus di sepanjang jalur eskalator. Rantai ini terdiri dari serangkaian tautan yang harus diperiksa secara berkala untuk memastikan tidak ada kerusakan atau keausan yang dapat menyebabkan kecelakaan. Riksa uji pada rantai penggerak melibatkan pengecekan ketegangan rantai, pelumasan, serta pemeriksaan keausan pada tautan.

B.3. Anak Tangga

Anak tangga pada eskalator dirancang untuk menahan beban pengguna dan bergerak sepanjang jalur yang ditentukan. Komponen ini terbuat dari bahan logam yang kuat untuk mencegah kerusakan selama penggunaan berulang. Pemeriksaan anak tangga dalam proses riksa uji melibatkan pengecekan keausan, keretakan, atau deformasi yang dapat membahayakan pengguna.

B.4. Pegangan (Handrail)

Handrail atau pegangan tangan adalah bagian penting dari eskalator yang bergerak seiring dengan anak tangga untuk memberikan keamanan dan kenyamanan bagi pengguna. Komponen ini juga dilengkapi dengan sensor untuk mendeteksi kecepatan gerak dan menyesuaikan kecepatan handrail dengan anak tangga. Riksa uji pada handrail dilakukan untuk memastikan tidak ada kelonggaran atau keausan yang mengganggu keselamatan

B.5. Sistem Rem Otomatis

Sistem rem otomatis pada eskalator dirancang untuk menghentikan pergerakan tangga dalam situasi darurat, seperti deteksi beban berlebih atau gangguan mekanis. Rem ini sangat penting dalam menjaga keselamatan pengguna, terutama ketika terjadi malfungsi. Riksa uji pada sistem rem mencakup pengecekan respons rem terhadap sinyal darurat, kondisi bantalan rem, dan efektivitas keseluruhan sistem dalam menghentikan eskalator.

B.6. Sensor Keselamatan

Sensor keselamatan berperan penting dalam mendeteksi segala jenis anomali selama eskalator beroperasi, termasuk beban berlebih, adanya benda asing di jalur tangga, atau perubahan kecepatan tiba-tiba. Sensor ini mengirimkan sinyal ke sistem kontrol untuk mengaktifkan rem otomatis jika terdeteksi kondisi yang tidak aman. Riksa uji pada sensor melibatkan pengecekan kalibrasi dan sensitivitas untuk memastikan bahwa sensor bekerja dengan baik dalam situasi darurat.

B.7. Controller (Sistem Kontrol)

Sistem kontrol bertugas untuk mengoordinasikan semua komponen eskalator, mulai dari kecepatan motor, posisi anak tangga, hingga kerja sensor keselamatan. Controller ini adalah otak dari keseluruhan sistem eskalator, yang memastikan operasional berjalan lancar dan sesuai dengan protokol keselamatan. Inspeksi pada sistem kontrol meliputi pengecekan perangkat lunak dan perangkat keras untuk memastikan tidak ada kesalahan dalam pengoperasian.

C. Jenis-jenis Eskalator

C.1. Eskalator Indoor

Eskalator indoor adalah jenis eskalator yang umum ditemukan di pusat perbelanjaan, perkantoran, hotel, rumah sakit, dan gedung-gedung publik lainnya. Mereka dirancang untuk beroperasi dalam kondisi lingkungan yang terkendali, bebas dari faktor-faktor cuaca seperti hujan, debu, atau sinar matahari langsung. Eskalator indoor biasanya dilengkapi dengan fitur kenyamanan dan estetika, seperti desain pegangan yang ergonomis, pencahayaan dekoratif, dan operasi yang senyap.

Keunggulan eskalator indoor adalah efisiensi dan daya tahan yang lebih lama karena mereka tidak terpapar langsung oleh elemen-elemen lingkungan yang dapat merusak komponen. Desainnya sering kali lebih ramping dan futuristik, serta dapat disesuaikan dengan interior bangunan untuk memberikan kesan modern dan mewah. Eskalator indoor juga sering dilengkapi dengan teknologi hemat energi yang mengatur kecepatan berdasarkan jumlah pengguna.

Selain itu, karena beroperasi di area dengan lalu lintas tinggi, eskalator indoor biasanya dirancang untuk memastikan kenyamanan dan keamanan pengguna. Penggunaan material berkualitas tinggi seperti baja tahan karat dan kaca yang kuat menambah elemen estetika dan keamanan.

C.2. Eskalator Outdoor

Eskalator outdoor dirancang untuk bertahan dalam kondisi cuaca yang lebih keras, seperti hujan, panas terik, kelembapan tinggi, dan salju. Mereka sering ditemukan di tempat-tempat terbuka seperti stasiun kereta api, terminal bus, area parkir bertingkat, jembatan penyebrangan, dan lokasi transportasi lainnya. Berbeda dengan eskalator indoor, eskalator outdoor menggunakan material yang lebih tahan lama dan memiliki lapisan pelindung tambahan untuk menghindari korosi atau kerusakan akibat cuaca.

Desain eskalator outdoor lebih kokoh, dengan fitur perlindungan seperti atap pelindung atau penutup untuk menjaga agar komponen mekanis tetap kering dan bebas dari debu atau kotoran yang dapat mempengaruhi operasionalnya. Bagian-bagian seperti rel pegangan dan anak tangga biasanya menggunakan material antikarat dan anti-slip untuk memastikan keselamatan pengguna dalam kondisi basah atau licin.

Eskalator outdoor juga sering dilengkapi dengan sistem drainase yang efisien untuk mencegah genangan air di anak tangga. Selain itu, mesin-mesin penggerak dan komponen elektronik biasanya dilengkapi dengan isolasi tambahan untuk melindunginya dari kelembapan dan fluktuasi suhu.

C.3. Eskalator Spiral

Eskalator spiral merupakan jenis eskalator yang memiliki lintasan melingkar atau melengkung, yang menambah elemen estetika dan arsitektur yang menarik di dalam sebuah bangunan. Eskalator ini jarang digunakan dibandingkan dengan eskalator lurus konvensional karena kompleksitas dalam desain dan konstruksinya. Namun, eskalator spiral memberikan keuntungan pada bangunan dengan ruang yang terbatas, atau ketika arsitek ingin menciptakan fitur desain yang dramatis dan unik.

Keunggulan utama eskalator spiral adalah kemampuan untuk menghemat ruang horizontal. Karena jalur lintasannya yang melingkar, eskalator ini dapat ditempatkan di lokasi di mana eskalator konvensional tidak cocok, seperti area dengan struktur bundar atau melengkung. Selain itu, dari segi estetika, eskalator spiral memberikan tampilan yang futuristik dan mewah, yang sering kali meningkatkan nilai visual bangunan.

Namun, karena desainnya yang lebih rumit, pembuatan dan instalasi eskalator spiral biasanya lebih mahal dibandingkan dengan eskalator lurus. Teknologi yang digunakan juga lebih canggih untuk memastikan bahwa anak tangga tetap sejajar dan aman saat berbelok mengikuti lintasan melingkar. Komponen mekanis dan sistem pendukungnya harus dirancang dengan presisi tinggi untuk menjaga kenyamanan dan keselamatan pengguna selama perjalanan melintasi lintasan yang tidak konvensional ini.

D. Keuntungan dan Aplikasi

D.1. Keuntungan Eskalator

Eskalator memiliki banyak keunggulan, terutama dalam hal efisiensi transportasi vertikal. Salah satu keuntungannya adalah kemampuan untuk mengangkut sejumlah besar orang dalam waktu bersamaan, yang membuatnya ideal untuk lingkungan dengan lalu lintas tinggi seperti pusat perbelanjaan, bandara, dan stasiun kereta. Selain itu, eskalator dirancang agar tetap beroperasi tanpa henti, memberikan akses yang konstan tanpa perlu menunggu seperti lift.

Dari segi ruang, eskalator juga lebih efisien dibandingkan tangga biasa atau lift, karena dapat ditempatkan di lokasi yang memanfaatkan ruang vertikal dengan baik. Dengan pengoperasiannya yang terus-menerus, eskalator memungkinkan pergerakan yang lebih cepat dibandingkan sistem lain. Eskalator juga memberikan kenyamanan bagi pengguna, terutama bagi orang tua, anak-anak, dan penyandang disabilitas, karena mereka hanya perlu berdiri di anak tangga yang bergerak. Hal ini membuat eskalator menjadi solusi yang lebih inklusif dalam mendukung mobilitas di ruang publik.

D.2. Aplikasi Industri

Penggunaan eskalator tidak terbatas pada pusat perbelanjaan atau gedung perkantoran. Mereka juga menjadi komponen penting dalam transportasi publik, seperti di stasiun kereta api, terminal bus, dan bandara. Di tempat-tempat ini, eskalator berfungsi untuk memindahkan orang dari satu tingkat ke tingkat lainnya dengan cepat dan efisien, mengurangi kemacetan dan memastikan arus pergerakan yang lancar.

Selain itu, eskalator sering digunakan di pusat hiburan, stadion, dan hotel besar untuk mendukung pergerakan vertikal yang efisien, terutama selama acara besar atau puncak kunjungan. Dalam konteks industri perhotelan dan pariwisata, eskalator juga menambah kesan modern dan memudahkan akses bagi tamu yang membawa barang bawaan. Di bangunan komersial, eskalator meningkatkan pengalaman pengunjung, memfasilitasi mobilitas, dan memberikan akses cepat ke berbagai tingkat tanpa penundaan yang sering terjadi pada lift.

E. Pemeliharaan dan Riksa Uji

E.1. Pentingnya Pemeliharaan

Pemeliharaan eskalator sangat penting untuk menjaga kinerja yang aman dan efisien. Pemeliharaan meliputi pemeriksaan rutin pada komponen utama seperti rantai penggerak, motor, dan sistem keselamatan. Pemeliharaan yang baik dapat menghindari kecelakaan dan memperpanjang umur eskalator.

E.2. Riksa Uji Eskalator

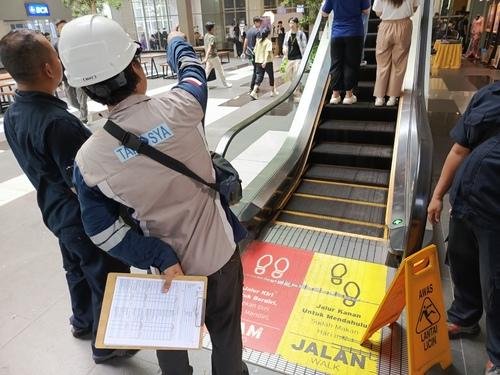

Riksa uji eskalator adalah sebuah proses penting dalam menjaga keamanan dan kinerja eskalator, yang dilakukan oleh tenaga ahli bersertifikat. Proses ini melibatkan pemeriksaan menyeluruh dari berbagai komponen dan sistem pada eskalator untuk memastikan semuanya berfungsi dengan baik dan memenuhi standar keselamatan yang berlaku. Riksa uji ini tidak hanya bertujuan untuk mendeteksi kerusakan yang ada tetapi juga untuk mengidentifikasi potensi masalah sebelum menjadi risiko yang lebih besar.

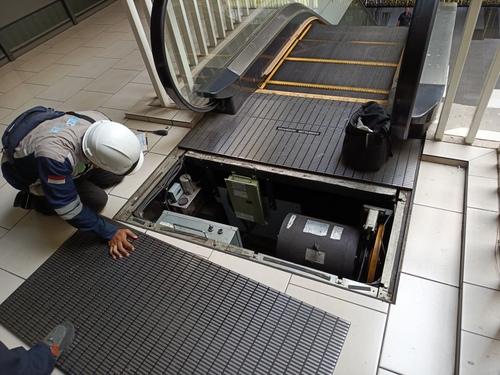

Pemeriksaan pada motor penggerak adalah salah satu komponen kunci dalam riska uji. Motor penggerak harus diperiksa secara berkala untuk memastikan bahwa ia beroperasi dengan stabil dan efisien. Tenaga ahli akan memeriksa suara operasional motor, memerhatikan adanya getaran yang tidak normal, dan memastikan bahwa motor tidak mengalami overheating. Pemeriksaan ini juga mencakup penilaian terhadap komponen listrik dan sistem pendingin yang mendukung motor agar berfungsi dengan baik dan tidak mengganggu operasi eskalator.

Riksa uji pada rantai penggerak melibatkan pemeriksaan detail pada rantai dan komponen terkait yang mentransmisikan tenaga dari motor ke anak tangga. Rantai harus diperiksa untuk mengidentifikasi tanda-tanda aus atau kerusakan yang bisa mempengaruhi performa eskalator. Inspeksi ini juga termasuk pemeriksaan terhadap tension dan pelumasan rantai untuk memastikan bahwa tidak ada kunci rantai yang kendor atau terputus, yang bisa menyebabkan kegagalan sistem.

Sistem keselamatan pada eskalator, seperti sensor, tombol penghenti darurat, dan perangkat deteksi gangguan, juga diuji secara mendalam. Sensor yang mendeteksi keberadaan objek di jalur eskalator harus berfungsi dengan baik untuk mencegah kecelakaan. Tombol penghenti darurat harus diakses dengan mudah dan berfungsi saat diperlukan. Pemeriksaan sistem keselamatan melibatkan uji fungsional untuk memastikan bahwa semua perangkat dapat merespons dengan cepat dan akurat dalam situasi darurat, sehingga melindungi pengguna dari potensi bahaya.

Riksa uji secara menyeluruh ini memastikan bahwa eskalator tetap dalam kondisi operasional yang aman dan efisien, membantu mencegah kecelakaan dan memastikan pengalaman pengguna yang positif.

E.2.1. Riksa Uji oleh PJK3

PJK3 (Perusahaan Jasa Kesehatan dan Keselamatan Kerja) merupakan badan yang berwenang untuk melakukan riksa uji dan inspeksi pada eskalator. Mereka memiliki keahlian dan sertifikasi khusus yang diperlukan untuk menilai keselamatan dan kinerja eskalator sesuai dengan standar yang berlaku. Dengan keahlian tersebut, PJK3 dapat memastikan bahwa eskalator berfungsi dengan baik dan aman untuk digunakan. Setelah riksa uji selesai, PJK3 akan mengeluarkan sertifikat yang menyatakan bahwa eskalator telah memenuhi semua persyaratan keselamatan dan dapat digunakan dengan aman.

Langkah-langkah dalam proses riksa uji oleh PJK3 meliputi:

1. Persiapan dan Persetujuan Dokumen
   • Sebelum riksa uji dimulai, PJK3 akan memeriksa dokumen terkait, termasuk manual operasi, riwayat pemeliharaan, dan catatan inspeksi sebelumnya. Dokumen ini memberikan gambaran awal tentang kondisi eskalator dan riwayat perawatannya.
2. Pemeriksaan Visual dan Fungsional
   • Pemeriksaan dimulai dengan inspeksi visual untuk mendeteksi kerusakan atau keausan yang jelas pada komponen eksternal, seperti anak tangga, pegangan tangan, dan pelat lantai. Selain itu, pemeriksaan fungsional dilakukan untuk memastikan bahwa semua komponen bergerak dengan lancar dan sesuai dengan spesifikasi teknis.
3. Pemeriksaan Sistem Penggerak
   • Motor penggerak dan sistem transmisi diperiksa secara mendetail untuk memastikan tidak ada gangguan mekanis atau elektrik. PJK3 akan memeriksa suara operasional, getaran, dan suhu motor. Sistem pelumasan rantai dan komponen transmisi juga akan diuji untuk memastikan efisiensi operasional.
4. Pengujian Sistem Keselamatan
   • Sistem keselamatan seperti sensor dan tombol penghenti darurat diuji untuk memastikan mereka berfungsi dengan benar. Sensor akan diuji dengan menguji reaksi terhadap berbagai kondisi, seperti objek yang menghalangi jalur eskalator. Tombol penghenti darurat harus berfungsi dengan responsif dan sesuai standar keselamatan.
5. Pemeriksaan Struktur dan Komponen Internal
   • PJK3 akan melakukan pemeriksaan menyeluruh terhadap struktur internal eskalator, termasuk balok penyangga, rail, dan sistem penyeimbang. Pemeriksaan ini bertujuan untuk memastikan tidak ada keretakan, keausan, atau kerusakan struktural yang dapat mempengaruhi keamanan.
6. Pengujian Fungsional Lengkap
   • Eskalator akan menjalani pengujian fungsional lengkap untuk menilai kinerjanya dalam berbagai kondisi. Pengujian ini mencakup pengoperasian eskalator pada kapasitas maksimum dan dalam berbagai kecepatan untuk memastikan bahwa semua sistem berfungsi dengan baik dan dalam batas yang aman.
7. Evaluasi dan Pelaporan
   • Setelah semua langkah pemeriksaan selesai, PJK3 akan mengevaluasi hasil temuan dan menyusun laporan inspeksi. Laporan ini mencakup semua temuan, rekomendasi untuk perbaikan jika diperlukan, dan sertifikasi bahwa eskalator memenuhi standar keselamatan yang ditetapkan.
8. Penerbitan Sertifikat
   • Jika eskalator lulus riksa uji dan memenuhi semua persyaratan keselamatan, PJK3 akan mengeluarkan sertifikat. Sertifikat ini menandakan bahwa eskalator layak digunakan dan aman, serta mematuhi semua peraturan dan standar yang berlaku.

Dengan langkah-langkah ini, PJK3 memastikan bahwa setiap eskalator yang diuji tidak hanya berfungsi dengan baik tetapi juga memenuhi standar keselamatan yang ketat, menjaga keselamatan pengguna dan efisiensi operasional eskalator.

F. Kesimpulan

Riksa uji eskalator merupakan aspek yang sangat penting untuk memastikan keselamatan dan efisiensi operasional alat ini. Tanpa pemeliharaan dan pemeriksaan yang rutin, potensi masalah pada eskalator, seperti keausan komponen, kerusakan sistem, atau gangguan pada sistem keselamatan, dapat berkembang menjadi isu yang serius, yang berpotensi membahayakan pengguna dan mengganggu operasi.

Pemeliharaan rutin membantu mengidentifikasi dan memperbaiki masalah sebelum menjadi kerusakan besar. Ini termasuk pemeriksaan visual dan fungsional dari komponen utama seperti motor penggerak, rantai, anak tangga, dan sistem keselamatan. Dengan melakukan pemeliharaan secara teratur, Anda memastikan bahwa eskalator tetap dalam kondisi optimal dan mampu beroperasi dengan efisien.

Riksa uji yang dilakukan oleh PJK3 sangat penting dalam proses ini. Sebagai badan yang berwenang, PJK3 memiliki keahlian dan sertifikasi untuk melakukan riksa uji dengan standar yang ketat. Mereka tidak hanya memeriksa kinerja mekanis dan elektrikal eskalator, tetapi juga memastikan bahwa semua sistem keselamatan berfungsi dengan benar. Hal ini termasuk pengujian motor penggerak, rantai, sistem transmisi, sensor keselamatan, dan tombol penghenti darurat.

Jasa inspeksi K3 oleh PJK3 juga sangat krusial dalam konteks ini. Jasa inspeksi K3 memastikan bahwa eskalator mematuhi semua regulasi keselamatan kerja dan standar operasional yang berlaku. Sertifikasi dari PJK3 setelah riksa uji menjadi bukti bahwa eskalator telah diperiksa secara mendetail dan dinyatakan layak untuk digunakan. Ini memberikan keyakinan kepada pengguna bahwa alat tersebut berada dalam kondisi aman dan memenuhi persyaratan keselamatan.

Secara keseluruhan, riksa uji dan pemeliharaan yang dilakukan secara teratur memastikan bahwa eskalator berfungsi dengan optimal dan aman di berbagai lingkungan, baik di dalam ruangan maupun di luar ruangan. Ini tidak hanya mengurangi risiko kecelakaan dan kerusakan, tetapi juga meningkatkan masa pakai alat dan efisiensi operasionalnya. Dengan adanya jasa inspeksi K3, keselamatan dan kenyamanan pengguna terjamin, serta operasi eskalator dapat berlangsung tanpa gangguan.
